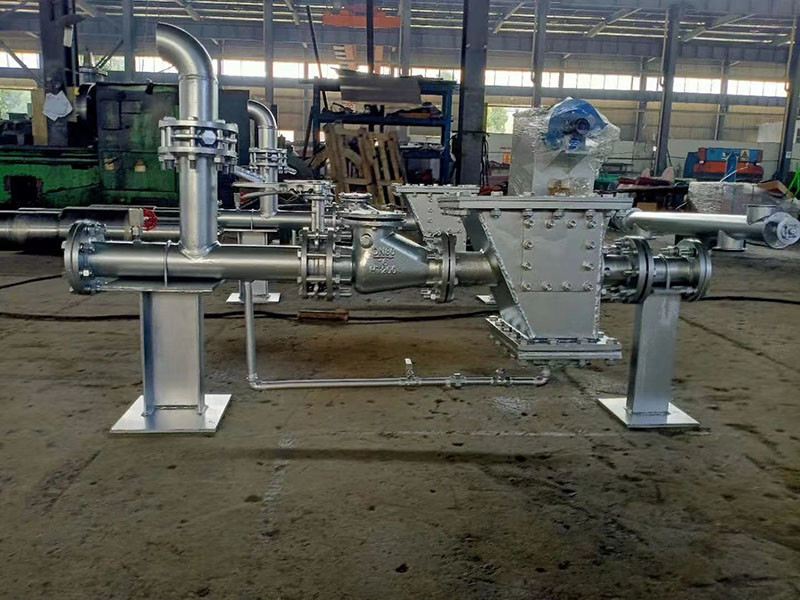

PJP 正圧希薄相空気圧ジェット ポンプ 80t/h

低投資 PJP 陽圧希薄相空気圧式デリバリー ジェット ポンプ

説明

空気圧送液ポンプ

空気圧搬送ポンプは、発電所でフライアッシュ、セメント、生セメント、鉱物粉末、その他の粉末材料を搬送するために広く使用されています。輸送パイプラインは、地形条件に応じて柔軟に配置でき、集中、分散、高さ、長距離の輸送を実現できます。輸送プロセスは自然条件の影響を受けないため、材料が湿気や環境保護の影響を受けないようにすることができます。

装置は、自動または手動で制御できる PLC 制御システムを採用しています。装置は、安定した性能、信頼できる品質、輸送中の粉塵汚染がありません。理想的な空気搬送装置です。

PJP型陽圧希薄相空気搬送ジェットポンプ

粉体搬送ポンプ 本装置は、ビンポンプ等の他の空気式搬送装置と比較して以下の特徴があります。

1. シンプルな構造と信頼性の高い操作性を備えています。粉体搬送ポンプは、常圧から搬送ポンプに材料を入れ、特別に設計されたジェット装置を使用して材料を搬送パイプに送り込み、空気圧差を利用してパイプに沿って材料を受け取り先に送ります。全体の構造はシンプルで、動作は非常に信頼性があります。

2. 低摩耗で長寿命。連続搬送、低圧で大風量、パイプ内の流量が少なく一定であるため、摩耗が少なく、システム機器全体の耐用年数が長くなります。

3.配置は便利で柔軟です。粉体供給ポンプは、システムの特定の状況に応じて、単一ポンプと単一パイプ、複数ポンプと共通パイプ、複数ポンプと共通空気源などに配置できます。パイプラインは、プロジェクトの絶え間なく変化するレイアウト要件を満たすために、水平、垂直、斜めに配置できます。

4.完全に密封された無公害輸送。これは、独自の環境保護と輸送材料のプロジェクトの品質要件を満たしています。送粉ポンプは低陽圧・完全密閉輸送を採用しているため、配管内に外部物質が侵入せず、必要な材料の特性を変化させません。

5.搬送が安定しています。低圧・大風量で連続搬送するため、配管詰まりがありません。

[動作原理]

PJPジェットポンプ空気輸送システムは、PJPジェットポンプ、空気圧バタフライバルブ、ポンプトップチャンバー、手動スパイラルゲート、圧縮空気供給装置などで構成されています。圧縮空気源は主にルーツブロワーです。粉末および粒状材料は、手動スパイラル ゲート、ポンプ トップ ビン、空気圧式バタフライ バルブを通って PJP ジェット ポンプに入ります。輸送用の圧縮空気が PJP ジェット ポンプ ボックス内のノズルを通過すると、生成された高速の空気流により、PJP ジェット ポンプ ボックスが負圧状態になり、ポンプ トップ ビン内の材料が高圧ガスと容易に混合されます。 -スピード気流。そして、原料ガス混合物がＰＪＰジェット装置の膨張管を通過する際に、高速気流の運動エネルギーが静圧エネルギーに変換され、粉体原料は供給管を通ってターミナルに輸送される。PJP ジェット ポンプの手動スパイラル ゲートは、試運転とメンテナンスに使用され、空気式バタフライ バルブは、粉体材料の輸送が中断され、システム圧力が異常になった場合の自動閉鎖に使用されます。

PJP型陽圧希薄相空気搬送ジェットポンプをサイロ(サイロ)の底部に設置し、サイロ(サイロ)内の資材の圧力を利用して資材を運搬する場合、サイロ(サイロ)内の資材の高さ変化サイロ (サイロ) は材料搬送速度の対応する変化につながるため、材料搬送能力はサイロ (サイロ) 内の材料の高さに依存します。

PJP正圧希薄相空気搬送ジェットポンプにエアロック装置を装着した場合、材料搬送能力はエアロック装置のエアロック能力に依存します。
