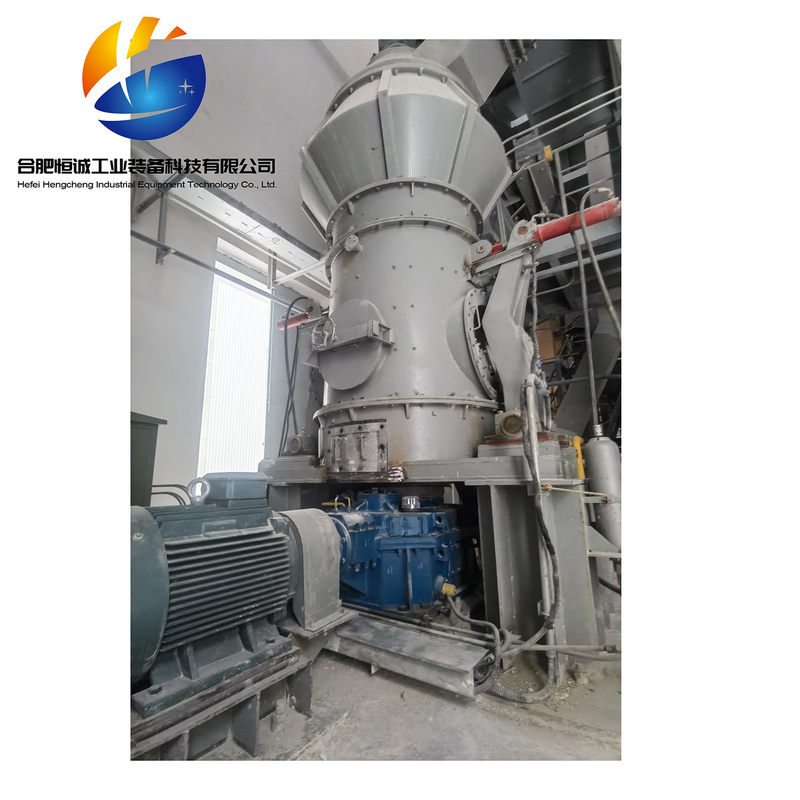

垂直研磨設備 ドロマイト 垂直研磨機 大型単機生産能力

垂直磨削装置 ドロマイト垂直ミル低コストで生産可能

1垂直ドロミットミルの紹介

縦式ミルは,大規模磨削機器として,建築材料,電力,金属工学,化学工学,非金属鉱物などの産業で広く使用されています.
ヘーフェイ・ヘンチェンHVM垂直工場は 国際的な垂直工場技術を採用し 粉砕,乾燥,磨き,粉末選択,輸送を統合しています生産の継続性と安定性を確保し,磨き効率を向上させる.
ヘーフェイ・ヘンチェンは,顧客の材料特性に合わせて,柔軟な構成で,個別の磨きニーズを満たすことができます.
容量: 1〜50t/h
[完成品の精度]200から1250メガネまで調節可能
[鉱物加工分野]石灰岩,ドロマイト,カルサイト,その他の非金属鉱物
[建築材料のフィールド]原材料やクリンカーなどの様々なセメント材料
[金属学分野]高炉スラグ,鋼筋スラグ,炉スラグ,マンガンスラグ,ニッケルスラグなど

2プロセス紹介
材料の放出パイプは,磨き板の中心に落ち,恒定速度回転磨き板は,均等に分散し,外側に原材料を平らにするために遠心力を使用,材料床の一定厚さを形成する. 材料は,磨き板上の複数の磨きロールによって同時に粉砕されます. 離心力の連続的な駆動の下で,材料は磨きディスクの外縁に向かって継続的に移動します. 磨きディスクを出る材料は,熱気ガスと出会い,風輪を通ってミールに入って,それに応じて上昇します.それはミールの中央殻を通って分離器に入ります.この過程で材料は熱気体と十分な熱交換を受け,水は急速に蒸発します.粉末濃縮機は,ローラーミルの出口で完成品の精度を制御する指定されたサイズより大きい粒子は分離され,磨き盤に落ちます.精度要求を満たす材料は,粉末濃縮器を通して完成品倉庫に供給されます..

3垂直磨き機の動作原理
メインモーターは,削り板を回転させる,減速機を介して,材料は,スクリューコンベヤーを通って垂直ミールメインマシンに入ります.重力によって,それは磨き板の中心に落ちる扇風機によって生成された空気流は,気口を通って主機に入ります. 遠心力の作用下では,材料は,磨き板の中心から端まで均等に移動します磨き板のローラートラックエリアを通過すると,磨きローラーによって粉砕され,大量の材料が直接粉砕されます.材料の微細な粒子は,材料層を形成するために粉砕され,粒子間の粉砕を受けます粉砕された材料は,粉砕板の周りの環状ガイド溝の強い空気流によって運ばれるまで,粉砕板の縁に向かって移動し続けます.粗い材料は,その高い重力のために,磨き板に再び落ち,再び磨かれる■ 精細な材料は,大気流が上昇するにつれて,主要機械の上部にある粉末選別システムに流入して分類されます.粗い粒子は,刃物によって打たれ,磨きのために磨きディスクに戻される適格な粉末は,負圧空気の流れで粉末選択システムから行われ,粉末除去装置に入ります.そして粉末収集機で集められ,完成品を形成するさらに,他の大きな粒子の材料や残骸は,磨き中に工場の下室に落ちて,スクラップによってスクラップの放出口にスクレイプされます.生産品の品質を効果的に確保する.
水力システムの圧力を調整することで,磨きロールの圧力は一定の範囲内で異なる硬さ原材料に適応するように調整できます.複数のグレードリングホイールを持つグレードリングシステムのローターの速度を調整し制御することができます異なる仕様を持つ様々な合格品が入手できます.

製品の主な特徴
1効率的で省エネ:
(1) 高回転効率と低エネルギー消費,ボールミールと比較して,エネルギー消費量は40%~50%低くなっています.
(2) 低谷電力を利用できる単機生産能力が大きい.
(3) 垂直研磨技術と設備は,エネルギー節約と消費削減のための新しい技術が強く推奨されています.この地域,そして全国の粉末産業の企業の競争力を高めるために;
2維持が簡単で運用コストが低い
(1) 磨きロールは,液圧装置を使用して機械から取り外され,ロール袖内膜板の交換とミルンの保守スペースは大きい.メンテナンス操作を非常に便利にする;
(2) 磨きロールの袖は逆向きに使用でき,耐磨材料の使用寿命を延長します.
(3) 機械を起動する前に,磨きディスクに布を塗る必要はありません.そして,機械を起動する困難をなくすように,荷重なしで工場を起動することができます.
(4) 磨きローラーとディスク内膜板には,耐久性のある特殊材料が使用され,使用寿命が長くなっています.
(5) 高度な自動化:自動制御技術は,自動制御システムで装備されたドイツ製のシメンスシリーズPLCを採用している.リモコン制御と操作が簡単になる. ワークショップは基本的に操作コストを節約する無人操作を達成することができます;
3低総投資コスト:
粉砕,乾燥,磨き,輸送を統合し,プロセスの流れはシンプルで,システム機器は少ない.構造のレイアウトはコンパクトです.床面積はボールミルの50%に過ぎません建設コストが低く,企業の投資コストを直接削減します.
4安定した製品品質:
(1) 材料は短期間磨き機に留まり,製品の粒子の大きさ分布と組成を容易に検出し,安定した製品品質を保証します.
(2) 製品には均質な粒子の形態,狭い粒子の大きさ分布,良質な流動性,強力な製品適応性があります.
5高い信頼性
(1) 磨きロールの制限装置を採用し,磨き機の作業時間中に材料の破裂によって引き起こされる強い振動を避ける.
(2) 新しいタイプのロールシール装置を採用し,シールがより信頼性があり,シールファンは必要ありません.工場内の酸素含有量をさらに削減し,爆発抑制性能を向上させる.
6環境保護:
(1) HVM垂直研磨機の全システムは低振動と低騒音を持っています.
(2) システムは全体として密封され,完全な負圧下で動作し,塵の漏れはなく,基本的に塵のないワークショップを達成します.

製品の利点
1高度な自動化,シンプルな操作,労働省エネ
2設備は安定して効率的で環境に優しい状態で動作します.
3供給チェーンが完成し 配送サイクルが短くなります
完全な設備とスペアパーツの供給を保証できる 大きな鋳造基地があります

技術パラメータ表

返信するモース硬度3〜4のデータ
製品細さは10um (1250メッシュ) に達することができる
