プロダクト細部
起源の場所: 中国
ブランド名: Hengcheng
証明: ISO Patent Certificate High-Tech Product Certificate
モデル番号: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
支払及び船積みの言葉
最小注文数量: 1 SET
価格: 交渉可能
パッケージの詳細: 標準的な出荷の包装
受渡し時間: 90 日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 5セット\月
名前: |
パネウマティック輸送システム |
タイプ: |
大箱ポンプ |
容量の運搬: |
>300t/h |
間隔: |
>2000m |
パワー: |
<3.8kWh/t·km |
材料の運搬: |
石炭の粉、フライ アッシュ、石灰岩の粉/ミネラル粉、セメント/未加工食事、無水ケイ酸の発煙 |
間隔の運搬: |
>2000m |
適用される産業: |
建築材料の店、製造工場、エネルギー及び鉱山 |
構造: |
コンベヤ・システム |
ビデオ出勤検査: |
提供 |
名前: |
パネウマティック輸送システム |
タイプ: |
大箱ポンプ |
容量の運搬: |
>300t/h |
間隔: |
>2000m |
パワー: |
<3.8kWh/t·km |
材料の運搬: |
石炭の粉、フライ アッシュ、石灰岩の粉/ミネラル粉、セメント/未加工食事、無水ケイ酸の発煙 |
間隔の運搬: |
>2000m |
適用される産業: |
建築材料の店、製造工場、エネルギー及び鉱山 |
構造: |
コンベヤ・システム |
ビデオ出勤検査: |
提供 |

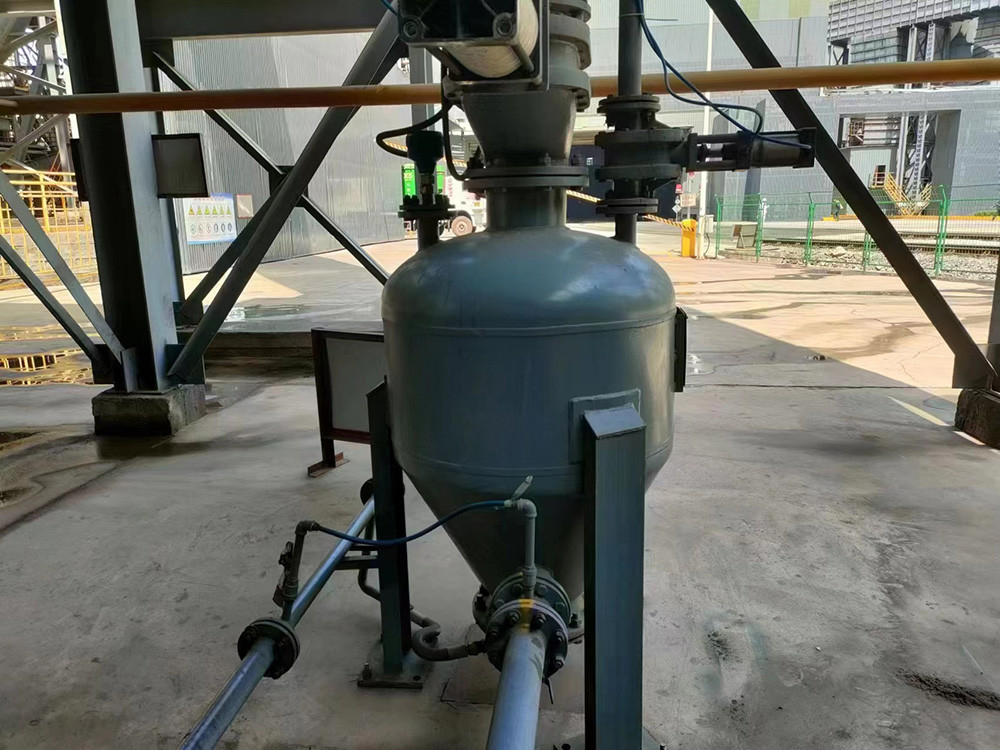

パネウマティック輸送システム - パネウマティック輸送シロポンプ輸送能力300t/h
記述
パンネマコンベアはどうやって動きますか?
密相貯蔵ポンプ パネマティック輸送システム
負圧密相型気圧輸送機の動作原理
密相輸送ポンプは,高圧 (約1000kPa以下) で粉末材料を輸送する比較的信頼性の高い密相動力気圧輸送装置である.密相ポンプには2つの放出方法があります.タンク内の材料は,円形膨らませたタンク,ノズルジェット,または他の方法によって流動化されます.底部に流体化膨張プレート層を設定することで,材料はタンクの上部から放出することができます輸送されたガスの分散は,輸送された材料の性質に依存します.
負圧密度の気圧輸送は,入口・出口バルブ,材料輸送パイプライン,空気入口パイプライン,標準化されたシロポンプシロのポンプが供給される前に シロは輸送された材料を保持し,すべてのバルブが閉まります.
すべての正圧密相気圧輸送作業の過程は次のとおりである.
1給水弁と排気弁を開いて,レベルメーターがビンが満タンであることを発表し,インジケータ信号が停止するまで,ビンポンプは通常の圧力で給水します.
2給水弁と排気弁を閉じて,高圧空気弁を開いてタンクを圧縮します.
3. 作業圧が達すると,配送空気弁と放出弁を開いて,材料が配送され始めます.
4. 輸送端は,圧力スイッチ,水平計,または時間リレーによって表示されます. この瞬間,高圧空気バルブと放出バルブが閉まります.すべての圧縮空気が輸送パイプラインを清掃するために使用されるように; タンク内の圧力を正常圧に低下させるため,排気弁を一緒に開きます.
大容量の気圧輸送箱ポンプパラメータ表
| 輸送 材料 | 散布密度 (t/m3) | モデル | PCD24/H | PCD26/H | PCD28/H | PCD30/H | 輸送距離 | |
| 仕様 | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | レベル (m) | レベル (m) | ||
| 粉砕された石炭 | 0.5 | 配送量 (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| フライアッシュ | 0.75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 | |
| 石灰粉/鉱物粉 | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| セメント/原粉 | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
長距離気力輸送箱ポンプパラメータ表
| 輸送 材料 | 散布密度 (t/m3) | モデル | PCD24/L | PCD26/L | PCD28/L | PCD30/L | 輸送距離 | |
| 仕様 | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | レベル (m) | レベル (m) | ||
| 粉砕された石炭 | 0.5 | 配送量 (t/h) | 20~40 | 25~45 | 30~55 | 45~65 | 1000 | 25 |
| フライアッシュ | 0.75 | 35~60 | 45~65 | 45~80 | 65~95 | 1000 | 25 | |
| 石灰粉/鉱物粉 | 0.8 | 40~65 | 45~70 | 50~85 | 70〜100 | 1000 | 25 | |
| セメント/原粉 | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
常規グリッド用気圧輸送コンビンポンプパラメータ表
| 輸送 材料 | 散布密度 (t/m3) | モデル | PCD18/N | PCD20/N | PCD20/N | 参照伝送距離 | |
| 仕様 | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | レベル (m) | 垂直 (m) | ||
| 粉砕された石炭 | 0.5 | 配送量 (t/h) | 12~20 | 16~32 | 25~50 | 500 | 30 |
| フライアッシュ | 0.75 | 18~32歳 | 25~48 | 35~70 | 50 | ||
| 石灰粉/鉱物粉 | 0.8 | 20~35 | 26~51 | 38~75 | 500 | 30 | |
| セメント/原粉 | 1.0 | 24~42 | 32~65 | 48~95 | 500 | 30 | |
| シリコン粉末 | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
小型の気圧輸送バンカーポンプのパラメータ表
| 材料 | 散布密度 (t/m3) | モデル | PCD08/M | PCD10/M | PCD12/M | PCD14/M | 参照伝送距離 | |
| 仕様 | 0.2~0.5m3 | 0.6~1.6m3 | 1.5~2.5m3 | 2.5~5.0m3 | レベル (m) | 垂直 (m) | ||
| 粉砕された石炭 | 0.5 | 配送量 (t/h) | 0.5~1.8 | 1.5~55 | 5.0~90 | 8.0~180 | 100 | 20 |
| フライアッシュ | 0.75 | 0.9~28 | 2.5~8.5 | 7.0~140 | 12.0~270 | 100 | 20 | |
| 石灰粉/鉱物粉 | 0.8 | 1.0~30 | 3.0~90 | 8.0~150 | 12.0~280 | 100 | 20 | |
| セメント/原粉 | 1.0 | 1.2~35 | 3.5~115 | 10.0~180 | 16.0~360 | 100 | 20 | |
| シリコン粉末 | 1.2 | 1.5~40 | 4.5~135 | 12.0~20.0 | 19.0~430 | 100 | 20 | |
製品の主な特徴
1 大型輸送能力: > 300t/h
2 長距離: > 2000m
3 低電力消費: <3.8kWh/t · km
4 低着用:パイプラインの寿命>10年
5 低速:初期速度は6~10m/s
6 高混合比: > 30kg/kg
7 柔軟なプロセスレイアウト,塵のない,高い動作率,機械輸送と比較して低投資,低保守コスト
現在,私たちの最も長い輸送水平距離は2200mで,高度は30mです. 単一のユニットの最大輸送容量は300t / hです. 輸送エネルギー消費量は3未満です.8kWh/t · kmストレートパイプラインの使用寿命は10年以上で,肘の使用寿命は3年以上です.我々は,粉末材料の仕様などの顧客要件とパラメータに基づいて最高のエンジニアリング設計と機器選択計画を開発,性能,輸送距離,輸送量,および顧客が提供する地理的条件,例えば空気容量の計算,パイプライン比,接納倉庫における塵収集処理販売後の計画です
広範な技術実務の経験に基づいて,正圧密相間断的な気圧輸送プロセスのほとんどは主に以下の3つのプロセスに分かれます.
