パネウマティックコンベアビンポンプ 長距離密度相フライアッシュ パネウマティックコンベアリング機器

プロダクト細部

起源の場所: 中国

ブランド名: Hengcheng

証明: ISO Patent Certificate High-Tech Product Certificate

モデル番号: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M

支払及び船積みの言葉

最小注文数量: 1 SET

価格: 交渉可能

パッケージの詳細: 標準的な出荷の包装

受渡し時間: 90 日

支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム

供給の能力: 5セット\月

最もよい価格を得なさい
ハイライト:

フライアッシュを輸送する密度相ポンプ

,

パネウマティック・コンベア・ビンポンプ

製品名:
箱型気圧式輸送ポンプ
材料の運搬:
粉末材料の輸送
適用される産業:
鉄鋼・エネルギー・セメント 化学産業
基本構成要素:
圧力容器,ギア,ポンプ,ギアボックス,PLC
適当な機械類:
粒子と粉末の気圧輸送システム
適用される産業:
電気,セメント,化学工業など
構造:
コンベヤ・システム
機械試験報告:
提供
製品名:
箱型気圧式輸送ポンプ
材料の運搬:
粉末材料の輸送
適用される産業:
鉄鋼・エネルギー・セメント 化学産業
基本構成要素:
圧力容器,ギア,ポンプ,ギアボックス,PLC
適当な機械類:
粒子と粉末の気圧輸送システム
適用される産業:
電気,セメント,化学工業など
構造:
コンベヤ・システム
機械試験報告:
提供

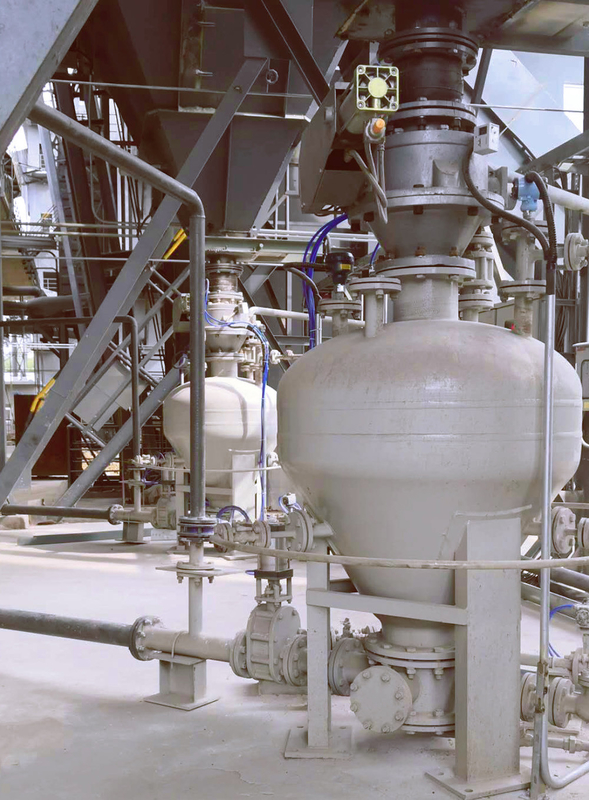

パネウマティックコンベアビンポンプ 長距離密度相フライアッシュ パネウマティックコンベアリング機器

パンプ 遠距離 密度の高いフライアッシュ パンプ 輸送装置

製品紹介:

密相貯蔵ポンプ パネマティック輸送システム
負圧密相型気圧輸送機の動作原理
密相輸送ポンプは,高圧 (約1000kPa以下) で粉末材料を輸送する比較的信頼性の高い密相動力気圧輸送装置である.密相ポンプには2つの放出方法があります.タンク内の材料は,円形膨らませたタンク,ノズルジェット,または他の方法によって流動化されます.底部に流体化膨張プレート層を設定することで,材料はタンクの上部から放出することができます輸送されたガスの分散は,輸送された材料の性質に依存します.
負圧密度の気圧輸送は,入口・出口バルブ,材料輸送パイプライン,空気入口パイプライン,標準化されたシロポンプシロのポンプが供給される前に シロは輸送された材料を保持し,すべてのバルブが閉まります.



すべての正圧密相気圧輸送作業のプロセスは次のとおりである.
1給水弁と排気弁を開いて,レベルメーターがビンが満タンであることを発表し,インジケータ信号が停止するまで,ビンポンプは通常の圧力で給水します.
2給水弁と排気弁を閉じて,高圧空気弁を開いてタンクを圧縮します.
3. 作業圧が達すると,配送空気弁と放出弁を開いて,材料が配送され始めます.
4. 輸送端は,圧力スイッチ,水平計,または時間リレーによって表示されます. この瞬間,高圧空気バルブと放出バルブが閉まります.すべての圧縮空気が輸送パイプラインを清掃するために使用されるように; タンク内の圧力を正常圧に低下させるため,排気弁を一緒に開きます.
密度の高い気圧式輸送は,輸送距離が長い,機器の騒音が少ない,および全体的な使用寿命が長いという利点があります.


適用分野
PCD気圧輸送機器およびシステムは,建築材料,化学品,鉱業,電力,金属産業などの産業で広く使用されています.輸送材料には,水泥,原材料フライアッシュ,水化石灰,乾燥した排出カルシウムカルビッドスラグ,スラグ粉,鋼筋スラグ粉,石炭粉,アルミニウムオキシド粉,ボキシット粉,フォスфат粉,ピロフィライト粉,そして有機シリコン粉末.



製品の主な特徴
1 大型輸送能力: > 300t/h
2 長距離: > 2000m
3 低電力消費: <3.8kWh/t · km
4 低着用:パイプラインの寿命>10年
5 低速:初期速度は6~10m/s
6 高混合比: > 30kg/kg
7 柔軟なプロセスレイアウト,塵のない,高い動作率,機械輸送と比較して低投資,低保守コスト



大容量の気圧輸送箱ポンプパラメータ表

輸送 材料 散布密度 (t/m3) モデル PCD24/H PCD26/H PCD28/H PCD30/H 輸送距離
仕様 16~20m3 18~22m3 20~27m3 26~32m3 レベル (m) レベル (m)
粉砕された石炭 0.5 配送量 (t/h) 50~80 60~90 65~110 80~130 200 20
フライアッシュ 0.75 75~125 85~130 95~160 125~190 200 20
石灰粉/鉱物粉 0.8 80~130 90~140 100~170 130~200 200 20
セメント/原粉 1 100~150 115~175 130~215 165~260 200 20


長距離気力輸送箱ポンプパラメータ表

輸送 材料 散布密度 (t/m3) モデル PCD24/L PCD26/L PCD28/L PCD30/L 輸送距離
仕様 16~20m3 18~22m3 20~27m3 26~32m3 レベル (m) レベル (m)
粉砕された石炭 0.5 配送量 (t/h) 20~40 25~45 30~55 45~65 1000 25
フライアッシュ 0.75 35~60 45~65 45~80 65~95 1000 25
石灰粉/鉱物粉 0.8 40~65 45~70 50~85 70〜100 1000 25
セメント/原粉 1 50~80 55~90 65~110 90~120 1000 25




常規グリッド用気圧輸送コンビンポンプパラメータ表

輸送 材料 散布密度 (t/m3) モデル PCD18/N PCD20/N PCD20/N 参照伝送距離
仕様 5.0~6.7m3 7.0~10.0m3 10.0~15.0m3 レベル (m) 垂直 (m)
粉砕された石炭 0.5 配送量 (t/h) 12~20 16~32 25~50 500 30
フライアッシュ 0.75 18~32歳 25~48 35~70 50
石灰粉/鉱物粉 0.8 20~35 26~51 38~75 500 30
セメント/原粉 1.0 24~42 32~65 48~95 500 30
シリコン粉末 1.2 28~50 40~75 55~115 500 30




小型の気圧輸送バンカーポンプのパラメータ表

材料 散布密度 (t/m3) モデル PCD08/M PCD10/M PCD12/M PCD14/M 参照伝送距離
仕様 0.2~0.5m3 0.6~1.6m3 1.5~2.5m3 2.5~5.0m3 レベル (m) 垂直 (m)
粉砕された石炭 0.5 配送量 (t/h) 0.5~1.8 1.5~55 5.0~90 8.0~180 100 20
フライアッシュ 0.75 0.9~28 2.5~8.5 7.0~140 12.0~270 100 20
石灰粉/鉱物粉 0.8 1.0~30 3.0~90 8.0~150 12.0~280 100 20
セメント/原粉 1.0 1.2~35 3.5~115 10.0~180 16.0~360 100 20
シリコン粉末 1.2 1.5~40 4.5~135 12.0~20.0 19.0~430 100 20
