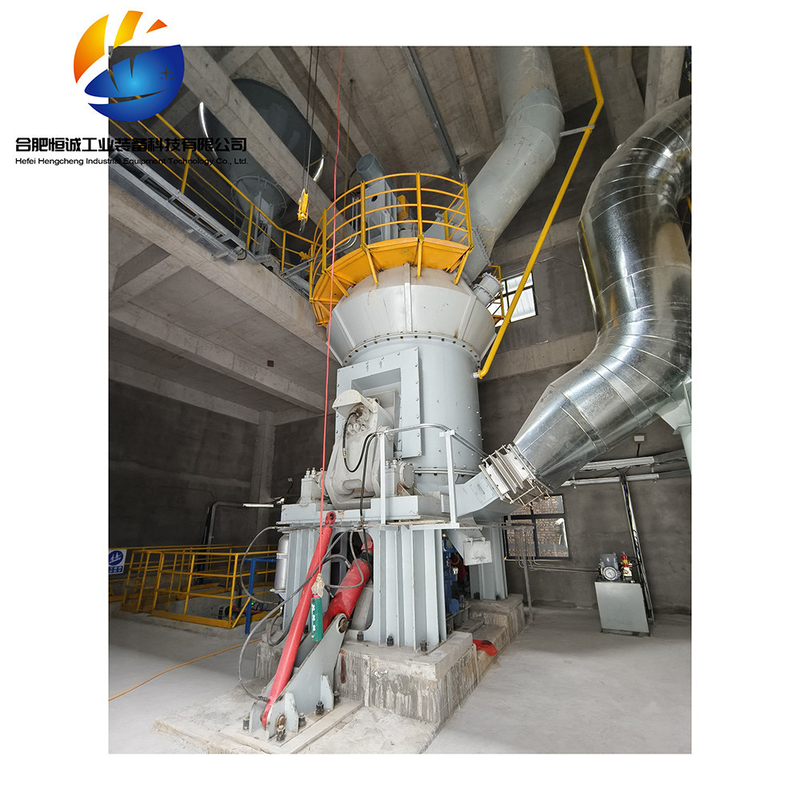

鉄鋼 金属 垂直 ローラー ミル 効率的な 石炭 ミル 発電所

電気発電所における高品質の効率的な石炭工場
製品紹介:
石炭垂直ミルは,水泥,電気,鉄鋼,金属などの産業で広く使用することができます.その特殊なプロセスと構造のために,石炭の垂直工場では,生産過程で粉塵や騒音が少ない生産された石炭粉末は効率的な分類と優れた燃焼性能を持っています. ヘーフェイヘンチェンが生産するHVMシリーズ石炭垂直工場は,単純なプロセス,コンパクトな設備,石炭粉末の精度が80% μMR 3%まで安定した微細度と均質な粒子の大きさ
垂直磨きによる飛灰の生産の利点
1垂直工場の生産量は非常に大きく,モデルに応じて,1時間10~150トンまで容易に増加させることができ,大規模な石炭精製プロジェクトのニーズを完全に満たすことができます.
2. 異なる石炭工場の種類に適応可能:水力荷重と貯蔵装置をバッファーゾーンとして使用する. 工場の内部は乾燥しており,高湿度石炭を粉砕することができます.
3垂直磨削機のエネルギー消費量は非常に低く,この磨削機は,磨削ディスクに直接磨削する磨削ロールを使用し,エネルギー消費量は非常に小さい.これは,ボールミールと比較して 30%~40%のエネルギー消費を節約できます..
4. 垂直磨機は,乾燥性能が良い:内部の熱気は,材料と直接接触し,乾燥性能が良い結果になります.エネルギー熱気温を調整し,様々な水分を含む材料を操作しやすくします.
作業原理:
LM垂直研磨機は,主に分離機,研磨ロール装置,研磨ディスク装置,圧縮装置,減圧器,電動モーター,ハウジング,その他の部品で構成されています.
動作中,電動モーターは削り盤を回転させ,冷却装置を回転させ,熱い空気は空気入口を通って垂直ミールに入ります.材料は,放出ポートから磨きディスクにより良い落ちる. 離心力により,材料は磨きディスクから磨きディスクの縁に向かってよりよく移動します. 磨きディスクの環状溝を通過すると,磨きロールで粉砕されます粉砕された材料は,風輪の空気流によって運ばれるまで,磨きディスクの縁に向かって移動し続けます.粉砕され続けます. 粉砕され続けます. 粉砕され続けます.空気流中の材料が上部分離器を通過すると,導流シートが作用すると,粗質な材料は,コーンバケツから磨き盤に落ちます.そして,微粉は,空気流とともにミールから放出され,システムの粉末収集機によって収集されます収集された粉末は垂直ミールで生産される製品です. 材料は,製品に必要な乾燥度と湿度を達成するために,殻内のガスとの接触時に乾燥します.細かい垂直ミールに調整できない) と分離器のローターの速度を調整することによって必要な厚さを得ることができます.

コール・バーティカル・ミルのパラメータ表


アート 紹介
炭は炭場のグリッドスクリーンを通り抜けて ベルトコンベアに落ちます 電磁鉄除去機で取り除かれた後ベルトコンベアーは原炭を原炭容器に送って保管する粉末化システムが開始された後,原炭容器の下部にある棒のバルブを開いて,密封計測テープを起動し,石炭垂直工場に供給します.そして原炭は,乾燥と磨きのために石炭垂直工場に入ります.
熱気ストーブからの熱気またはセメント生産ラインの排気ガスは,システム扇風機によって抽出され,石炭垂直工場に入ります.十分な熱交換の後,原炭がミールで粉砕される粉末選別機で採取され,粉末選別機で選別されます.薄い粉末は,粉砕のために粉砕ディスクに磨かれます.適格な石炭粉末は,空気流で爆発防止ガスボックスパルス塵収集機によって収集され,グリッドホイールを通して石炭粉末容器に放出されます.原炭中の不浄物,例えば炭の部分,金属ブロックなど,空気環とスラッグ放出口を通って工場から放出されます.

製品の利点
1磨きロールは薄い油で強制潤滑を採用し,ベアリングの使用寿命を2.5倍以上延長します.
一般的に,垂直工場のローラーベアリングは油脂で潤滑されます.しかし,原炭の高水分含有量により,不適切な操作は,ローラーベアリングの温度があまりにも高くなることを容易に引き起こします油脂の蒸発と劣化を引き起こし,これはベアリングの使用寿命に影響を与えます.HVM石炭垂直工場は,磨きロールに薄い油で強制潤滑と冷却を採用軸承の使用寿命 (通常2,5倍以上) を大幅に延長します.
2完成品の精度が 80 μ MR3% に達する
HVMシリーズの石炭垂直工場は,高効率の粉末選別機械の新しいタイプを採用し,高い分類効率,大きな調整スペース,粉末選別精度0.低品質の石炭や炭酸塩粉末をシメント生産ラインで磨く場合の精度要求を満たす.
3粉末磨きの消費電力は,従来の空気洗浄石炭工場よりも20~40%低い.
同じ規模の風力駆動石炭工場と比較して,粉末磨きにおけるHVMシリーズ石炭垂直工場の電力消費量は20%~40%低くなっています.特に原炭の湿度が高い場合エネルギー節約はより大きい.
4. 10% までの湿度を持つ原炭を乾燥させることができます
この垂直工場は,入ってくる空気の温度と気体積を調整することによって,湿度10%までの原炭を磨き乾燥させることができる空気掃き操作を採用しています.高湿度乾燥要件を満たすために,高い空気容量が使用されます..
5騒音レベルは80~85dB (A音レベル)
垂直工場の騒音レベルは80~85 dB (A音量) で,チューブ工場より20~25 dB (A音量) 低くなっています.塵が飛んでいない操作環境はきれいです
6インフラストラクチャの面積は 伝統的な風力駆動式ボールミルの60%に過ぎません
垂直工場は,5つのプロセスを統合しています:磨き,乾燥,粉末の選択,輸送,収集.プロセスがシンプルで,配置はコンパクトです.そして床面積はパイプミールシステムの約60~70%ですパイプミールシステムの約50~60%を占める.

エンジニアリング ケース
エンジニアリング 設計 設備 製造 HVM2800M 垂直粉砕型石炭調製システムの供給
加工材料の種類:ビツムネス石炭
容量: ≥ 80t/h
精度: 200 メッシュ,合格度 85%
