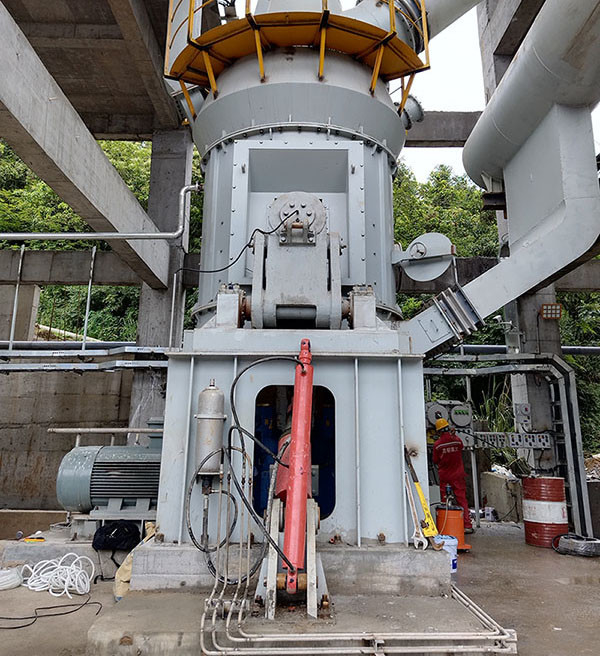

20tph 石灰岩垂直ミール 高容量スラッグ垂直ロールミール

20tph 石灰岩垂直ミール 高容量スラッグ垂直ロールミール

記述

HVM垂直磨削機の産業用用途
建築材料,電気,鉄鋼,エネルギー,熱,化学,石炭化学,非鉄金属,石灰炉,鉱物加工などなど
HVM垂直工場は,フェライト,スラッグ,スラッグ,セメント,ダイヤモンド,鉄鉱石,クロム鉱石,マンガン鉱石,金鉱石,銅鉱石,アルミ鉱石,鉛亜鉛鉱石,タンタルニオビウム鉱石ポリメタル鉱石,ニッケル鉱石,ボキシット,シリコンカービッド,チタン二酸化物,タルク,ベントナイト,カルシート,カオリン,グラフィート,ミカ,ウォラストナイト,フェルドスパート,ドロマイト,ピロフィライト,クォーツ砂,フローライト石灰岩有機シリコン,リチウム灰,シェール,火山灰,石炭など

垂直ローラーミルの構造:

1) 組み合わせた分類器は粉末の選択効率を向上させる.

2) 起動前には磨き板に材料を分散する必要はありません. ロールは自動的に上下に上げられ,負荷なしで起動できます.

3) 溶接弧プレートによってよく密封され,構造はシンプルで信頼性があります

4) ローラー回転装置の助けにより,ローラーを保守のために簡単に回転させることができます.

5) 耐火材料の使用寿命が延長されるように,ロールスリーブの両側を使用できます.

ローラーと磨きテーブルとの間の一定のスペースを保証し,ローラーと磨きテーブルとの間の直接の摩擦と衝突を避け,安全性を高める

7) 磨きロールは回転磨きテーブルで動きます.圧力の充填と調整,ロールリフティングは,現場のオペレーターなしで遠隔操作できます.

8) ローラーベアリングは,低温とクリーングリースで動作できるように薄い油で円形に潤滑され,使用寿命が延長されます.

垂直式ミール構造:

主機,分析機,扇風機,完成サイクロン分離機,マイクロ粉末サイクロン分離機,および空気管から構成されています. 主機はフレーム,入口ボルト,ショベル,磨きロール,磨きリング隠れろ

作業原理:

電動モーターは,削り盤を回転させ,減速機を通って回転させ,材料は,供給ポートから削り盤の中心に落ちます.同時に,熱気は入口から磨き室に入ります離心力の作用下,材料は磨きディスクの縁に向かって移動し,磨きディスクの円形溝を通過する際に磨きロールによって粉砕されます.粉砕された材料は,磨きディスクの端にある風環の高速空気の流れによって運ばれます大粒子は直ぐに磨き皿に落ちて,再磨きを行う.空気流中の材料が,回転ローターの作用下,動的および静的分離器を通過すると,粗い粉末は,再磨きのために磨きディスクに落ちます.合格の細粉は空気流で放出され,粉末収集装置に集められ,それは製品です.水分を含む材料は,必要な製品水分を得るため,熱気ガスと接触する際に乾燥します..

技術データ

Re:モース硬度3~4のデータ

石灰岩債券指数≤13kwh/t

製品の主な特徴

1高効率と省エネ:

(1) 高回転効率と低エネルギー消費は,ボールミールと比較して,エネルギー消費量は40%~50%低くなっています.

(2) 単一の機械の容量は大きく,低谷の電力を利用することができる.

(3) 垂直研磨技術と設備は,エネルギー節約と消費削減の新しい技術です.地域と国の粉末産業の企業の競争力を高めるのに有利である;

2維持が簡単で運用コストが低い

(1) スライディングロールは,液圧装置によって機械から外れる. スライディングロールのスリーブコーナーとスライディングマシンを交換すると,保守スペースが大きくなります.そして,保守操作は非常に便利です.;

(2) 耐磨材料の使用寿命を延長するために,ロールカーブを転がすことができます.

(3) 機械を起動する前に磨きディスクに織り替えする必要はありません. 機械を起動するトラブルをなくすため,フリーロードで工場を起動できます.

(4) 軽着用,磨きロールとディスク内膜は特殊材料で作られ,使用寿命が長い.

(5) 高度な自動化:自動制御技術は,自動制御システムで装備されたドイツのシメンスシリーズPLCを採用し,リモコン制御,操作が簡単,作業費を節約できます. 作業場は,基本的には,無人運転を実現し,;

3低総投資コスト:

粉砕,乾燥,磨き,輸送を統合する. シンプルなプロセス,少ないシステム機器,コンパクトな構造,小さな床面積. ボールミルのわずか50%です.オープンエアに配置され,建設コストが低い企業への投資コストを直接削減する.

4製品品質は安定している

(1) 工場内での滞在時間は短く,製品の粒子の大きさ分布と組成は容易に検出され,製品の品質は安定しています.

(2) 製品には均質な粒子形,狭い粒子サイズ分布,良好な流動性,強力な製品適応性があります.

5高い信頼性

(1) 磨きロールの限界装置を採用し,ミルの作業時間中に材料の破裂によって引き起こされる激しい振動を避ける.

(2) 新しいタイプの磨きロール密封装置により,密封はより信頼性があり,扇風機を密封する必要はありません.そして爆発抑制性能は,より優れている.

6環境保護:

(1) HVM垂直ミール全体のシステムは,低振動と低騒音を持っています.

(2) システム全体が密封され,完全に負圧で動作し,塵の溢れはなく,基本的に塵のないワークショップを達成することができます.
