プロダクト細部
Place of Origin: China
ブランド名: Hengcheng
証明: ISO Patent Certificate High-Tech Product Certificate
Model Number: PJP-1、PJP-2、PJP-3
支払及び船積みの言葉
Minimum Order Quantity: 1 set
価格: 交渉可能
Packaging Details: Standard shipping packaging
Delivery Time: 60 days
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability: 5 sets\month
Product Name: |
Dilute Phase Pneumatic Conveying Ejector Pump |
Model Number: |
PJP |
Material of Construction: |
Materials in contact with materials (SS304, Alumina Ceramic, etc.) |
Connection Type: |
Flanges, quick couplings |
Operating Pressure: |
Usually low pressure (0.1-0.5 MPa) |
Applications: |
Widely used in fields such as power, building materials, and chemical engineering |
Conveying Materials: |
Powder Material |
Compressed Air Source: |
Roots blower |
Purpose: |
Chemical, Grain, Construction, Etc |
Conveying distance: |
3-16 inches |
Product Name: |
Dilute Phase Pneumatic Conveying Ejector Pump |
Model Number: |
PJP |
Material of Construction: |
Materials in contact with materials (SS304, Alumina Ceramic, etc.) |
Connection Type: |
Flanges, quick couplings |
Operating Pressure: |
Usually low pressure (0.1-0.5 MPa) |
Applications: |
Widely used in fields such as power, building materials, and chemical engineering |
Conveying Materials: |
Powder Material |
Compressed Air Source: |
Roots blower |
Purpose: |
Chemical, Grain, Construction, Etc |
Conveying distance: |
3-16 inches |
希薄相材料搬送用エア駆動エジェクターポンプ セメント/化学産業向け効率的な粉体移送
説明
希薄相空気圧搬送ジェットポンプは、高速気流（空気または不活性ガス）を使用して負圧を生成し、低い固気比（通常1:1～1:5）で粉末および粒状材料を搬送する主要な設備です。その核心は、ベンチュリ効果によって実現されます。
駆動ガスはノズルを通過して加速され、混合室に低圧ゾーンを形成し、材料を吸入します。
ガスと混合後、材料は拡散管を通過して加圧され、搬送パイプラインに入ります。
PJP型正圧希薄相空気圧搬送ジェットポンプ
| 仕様 | PJP-1 | PJP-2 | PJP-3 |
| 搬送材料パイプ直径 | 3～6 | 7～10 | 12～16 |
| 供給量（t/h） | 1～9 | 10～40 | 41～80 |
粉体搬送設備の動作原理

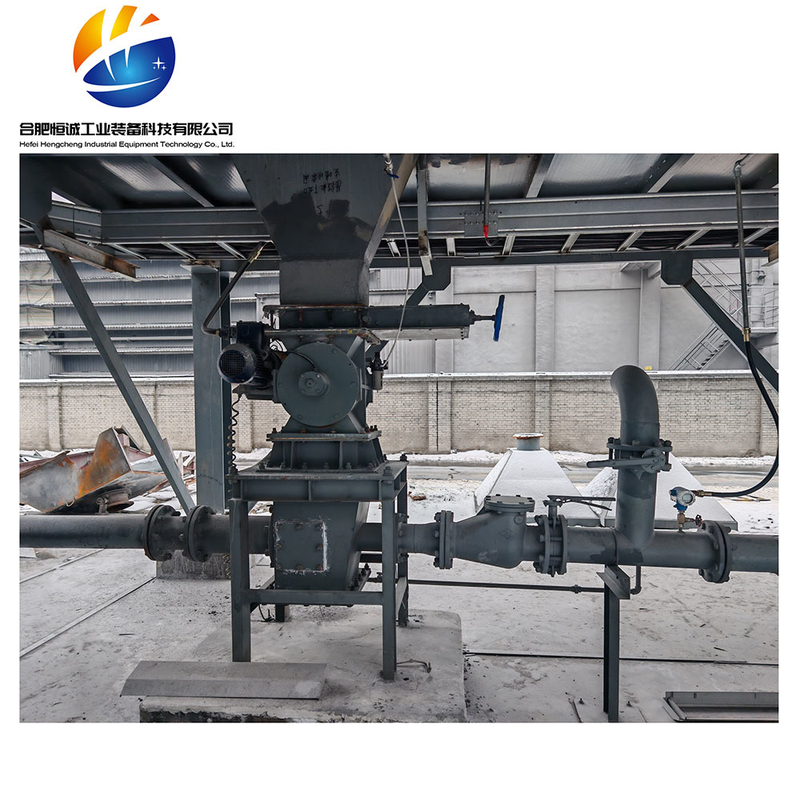

PJPジェットポンプ空気圧搬送システムは、PJPジェットポンプ、空気圧バタフライバルブ、ポンプトップコンパートメント、手動スパイラルゲート、および圧縮空気供給装置で構成されています。圧縮空気の主な供給源はルーツブロワーです。粉末および粒状材料は、手動スパイラルゲート、ポンプトップビン、および空気圧バタフライバルブを介してPJPジェットポンプに入ります。搬送用の圧縮空気がPJP型ジェットポンプボックス内のノズルを通過すると、発生した高速気流がPJP型ジェットポンプボックス内に負圧状態を作り出します。
次に、材料ガス混合物がPJP型ジェットデバイスの膨張管を通過すると、高速気流の運動エネルギーが静圧エネルギーに変換され、それによって粉末および粒状材料が搬送パイプラインを介して端末に搬送されます。PJPジェットポンプの手動スパイラルゲートはデバッグとメンテナンスに使用され、空気圧バタフライバルブは粉末および粒状材料の搬送が中断された場合またはシステム圧力が異常な場合に自動的に閉じるために使用されます。
PJP型正圧希薄相空気圧搬送ジェットポンプをサイロの底に設置して、サイロ内の材料の圧力を使用して材料を搬送する場合、サイロ内の材料の高さの変化は、材料の搬送速度に相応の変化を引き起こします。したがって、材料の搬送エネルギーは、サイロ内の材料の高さに依存します。
PJP型正圧希薄相空気圧搬送ジェットポンプにロック装置が装備されている場合、材料の搬送能力はロック装置のロック能力に依存します。
適用分野
PJP型正圧希薄相空気圧搬送ジェットポンプは、搬送量が大きくなく、搬送距離が中程度の状況に適した、低圧、希薄相、連続空気圧搬送設備です。建材、化学、電力、穀物、冶金、鋳造などの産業で広く使用できます。搬送材料には、セメント、原材料、フライアッシュ、水酸化石灰、スラグ粉末、鋼スラグ粉末、石炭粉末、酸化アルミニウム粉末、リン粉末、葉ろう石粉末、有機ケイ素粉末が含まれます。
製品の主な特徴
PJP型正圧希薄相空気圧搬送ジェットポンプは、自動制御を備えた空気圧搬送装置であり、コンパクトな構造、信頼性の高い性能、簡単なメンテナンス、長い耐用年数、および低い投資コストを備えています。可動部品は材料と空気のみです。除塵装置に接続すると、その完全に密閉されたシステム設計により、完全に粉塵のない作業環境を提供できます。
